GPC測試結果

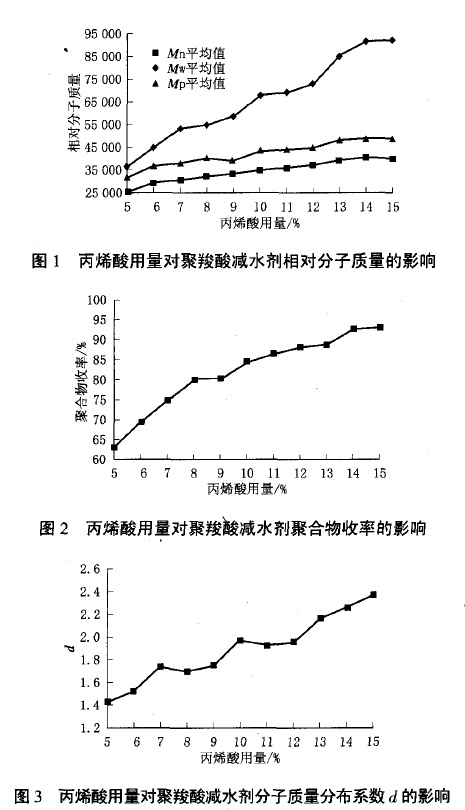

對丙烯酸用量分別為大單體質(zhì)量的5％、6％、7％、8％、9％、10％、11％、12％、13％、14％、15％時(shí)合成的11組共33個(gè)減水劑樣品進(jìn)行GPC測試，然后對各組測試結果取算術(shù)平均值，得到不同丙烯酸用量合成的減水劑的分子質(zhì)量及其分布、聚合物收率，試驗結果見(jiàn)圖1-圖3。

由圖1、圖2可見(jiàn)，隨著(zhù)丙烯酸用量的增加，聚羧酸減水劑的分子質(zhì)量整體來(lái)講是呈現出上升的趨勢，聚合物的收率也隨丙烯酸用量的增加而逐漸增大。這主要是因為大單體的的空間位阻小，不僅能和大單體共聚，同時(shí)也能發(fā)生自聚。丙烯酸用量少時(shí)，與大單體共聚的丙烯酸量不足，因此殘留的未聚合的大單體量也相應較多，所以得到的聚羧酸減水劑產(chǎn)物分子質(zhì)量偏低，聚合物的收率也偏低；當丙烯酸的用量逐漸增多時(shí)，大單體的反應也更完全，所以得到的聚羧酸減水劑產(chǎn)物分子質(zhì)量及聚合物的收率也就越高；當丙烯酸的用量繼續增多，超過(guò)大單體質(zhì)量的14％時(shí)，已經(jīng)超過(guò)可以使大單體充分反應的用量，得到的聚羧酸減水劑的分子質(zhì)量及聚合物的收率就開(kāi)始趨于穩定。

由圖3可見(jiàn)，隨丙烯酸用量增加，聚羧酸減水劑的分子質(zhì)量分布系數d總體來(lái)說(shuō)也呈上升的趨勢，這是因為d=Mw／Mn，低分子質(zhì)量部分對Mn有較大的貢獻，高分子質(zhì)量部分對Mw有較大的貢獻，而隨著(zhù)丙烯酸用量的增加，聚羧酸減水劑的分子質(zhì)量和聚合物收率逐漸增大，因此d值也逐漸增大。
