高效液相色譜測試結果

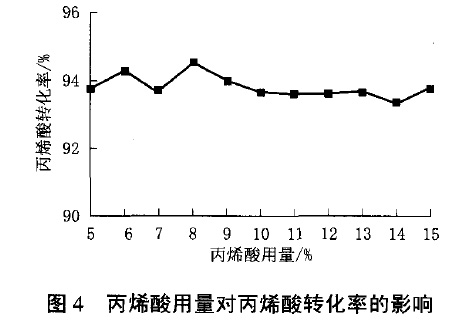

對合成的ll組共33個(gè)樣品進(jìn)行高效液相色譜分析，并通過(guò)標準曲線(xiàn)的方法計算出每個(gè)樣品的丙烯酸轉化率，然后對各組結果取算術(shù)平均值，最后得到不同丙烯酸用量合成的減水劑的丙烯酸轉化率，實(shí)驗結果如圖4所示。

如圖4所示，隨著(zhù)丙烯酸用量的增加，丙烯酸的轉化率變化不大，可以認為在實(shí)驗誤差范圍內，這也是因為丙烯酸不僅能與大單體發(fā)生共聚反應還能自聚，因此在引發(fā)劑用量合適時(shí)，丙烯酸的轉化率都能達到比較高的水平，結合GPC的聚合物收率的數據，再一次說(shuō)明了丙烯酸用量少時(shí)，聚合物收率低是因為大單體的轉化率低所致。
