凈漿流動(dòng)度測試結果

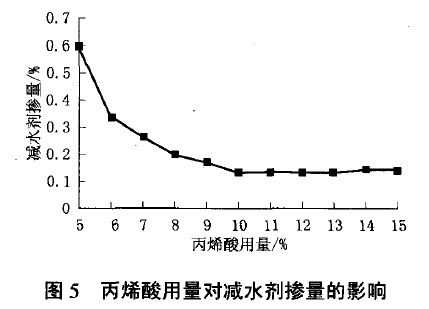

由各組減水劑的分散性差異較大，在采用相同摻量進(jìn)行凈漿流動(dòng)度測試時(shí)，摻量太低，減水率低的樣品沒(méi)有凈漿流動(dòng)度；摻量太高，減水率高的樣品又都過(guò)摻了。因此，實(shí)驗以?xún)魸{流動(dòng)度相近(220±10)mm時(shí)減水劑樣品的折固摻量大小來(lái)表征樣品對凈漿流動(dòng)度的影響，具體實(shí)驗方法為對合成的11組共33個(gè)減水劑樣品進(jìn)行水泥凈漿流動(dòng)度測試，通過(guò)調整減水劑的摻量，使得水泥凈漿流動(dòng)度在(220±10)mm范圍內，得不同減水劑樣品的折固摻量，取3組平行試驗的平均值為該丙烯酸用量水平合成的聚羧酸減水劑的折固摻量。試驗結果如圖5所示。

由圖5可以看出，當控制摻減水劑水泥凈漿流動(dòng)度為(220±10)mm時(shí)，在丙烯酸用量為5％一10％時(shí)，隨著(zhù)丙烯酸用量的增加，減水劑折固摻量隨之降低。說(shuō)明在此試驗范圍內，丙烯酸用量越多，合成的聚羧酸減水劑的凈漿分散效果越好；在丙烯酸用量為10％～13％時(shí)，隨著(zhù)丙烯酸用量的增加，減水劑摻量趨于穩定，說(shuō)明在此實(shí)驗范圍內，合成的聚羧酸減水劑的凈漿分散效果差異不大；當丙烯酸用量超過(guò)13％時(shí)，隨著(zhù)丙烯酸用量的增加，減水劑摻量略微提高，說(shuō)明當丙烯酸用量超過(guò)13％時(shí)，合成聚羧酸減水劑的凈漿分散效果略微有所下降。
