引言

隨著(zhù)人們環(huán)保意識的逐漸增強，各種環(huán)境友好型涂料應運而生，其中以水性涂料應用范圍最廣、研究最熱門(mén)。制備高性能的水性涂料成為一個(gè)迫在眉睫的問(wèn)題。磷酸酯是一種表面活性劑，它性能優(yōu)異，應用廣泛，具有較好的抗腐蝕性、乳化性、增溶性和熱穩定性等。磷酸酯類(lèi)的表面活性劑在我國每年都大量生產(chǎn)，而且生產(chǎn)量增長(cháng)迅速。將磷酸酯類(lèi)表面活性劑應用到水性涂料中可以提高其綜合性能。

功能單體磷酸酯的制備

(1)功能單體磷酸爵的合成

把甲基丙烯酸羥丙酯加入到三口燒瓶，并置于冷水浴中，在攪拌下把P2O5按一定的比例分批加入，升溫到反應溫度并保持一定的時(shí)間，再加入一定量的水，在水解溫度下反應一定的時(shí)間就可以得到磷酸酯單體。

(2)功能單體磷酸酯的分析與測試

雙指示劑法就可以測定酯化率。

(3)原料配比對酯化反應的影響

隨著(zhù)原料比的增加，單酯率先增加后減小。當原料摩爾比為2．0：1時(shí)，反應產(chǎn)物中單酯ROPO(OH)2的含量最多，隨著(zhù)羥基化合物的增加，部分單酯轉化為雙酯(RO)2PO(OH)，單酯率下降，反應如下。故以為n(ROH)與n(P2O5)最佳配比是2．0：1。

(4)酯化溫度對醇化反應的影響

反應溫度在75℃ 左右之間，單酯率較高。溫度太低，酯化反應不完全，單酯率低，但溫度過(guò)高，又會(huì )導致磷酸酯的水解，也會(huì )使產(chǎn)物色澤加深。故酯化反應的適宜溫度為75℃左右。

(5)酯化時(shí)間對酯化反應的影響

單酯率隨反應時(shí)間的增加而減少。單酯逐漸的水解使單酯率逐漸下降，再考慮到產(chǎn)品的色澤隨反應時(shí)間的增長(cháng)而加深，故選3.5h為最佳酯化時(shí)間。

(6)加水量對酯化反應的影響

隨著(zhù)加水量的增加， 單酯率也在增加， 當加水量達4％(g／g)時(shí)，單酯率最高，再增大加水量，單酯率稍許降低，這可能是由于部分單酯向雙酯轉化，故加水量以4％ 為宜。

(7)紅外光譜分析

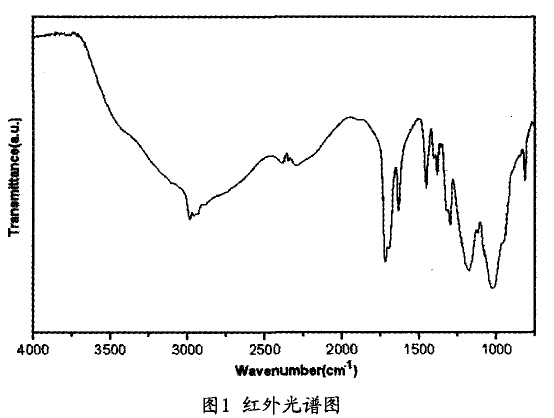

從圖1看出，1 038．24cm一是P一0一C的特征吸收峰，1168．02cm一是P=0的特征吸收峰，1644．8cm 是預聚物結構上雙鍵的特征吸收峰，1721．0cm 是P一OH特征峰和a，β不飽和酸酯的C=O伸縮振動(dòng)特征峰，2996．23cm 是甲基與亞甲基的C—H的特征吸收峰。在3440cm 處無(wú)較明顯的吸收峰，這說(shuō)明丙烯酸羥基酯中的一OH已經(jīng)完全反應。所以從紅外光譜譜圖上顯示的特征峰可以推斷其產(chǎn)物為磷酸酯。
