(1)水性聚丙烯酸酯核殼乳液的制備

將乳化劑和引發(fā)劑加水溶解，并在裝有攪拌器的三口瓶中加入引發(fā)劑，乳化劑和去離子水攪拌升溫。在裝有攪拌器的三口瓶中加入混合單體的20％ ，升溫到83℃左右；將剩余的混合單體中一份加入甲基丙烯酸和丙烯酸丁酯，另一份加入甲基丙烯酸，甲基丙烯酸甲酯和單體磷酸酯。將這兩份單體依次滴加加入，并加入剩余引發(fā)劑和乳化劑。滴加時(shí)間為3．0h左右，保溫1．0h，氨水調pH值至7—8，出料，即得目標產(chǎn)物。

(2)水性丙烯酸核殼乳液的表征

① 粒徑及其分布

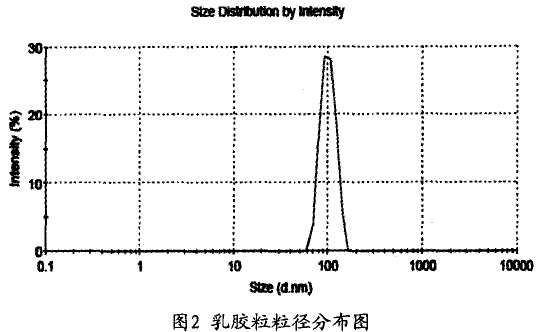

圖2所示，取少許所得乳液用適量的水分散后，在室溫下用粒徑分布儀測得乳膠粒平均粒徑為10O．6nm，且粒徑分布較窄。

②乳液紅外光譜分析

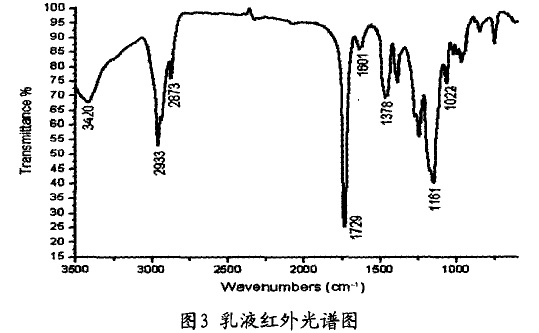

由圖3可以看出，3420cm 處是COOH中一OH 的伸縮振動(dòng)特征吸收峰，2933cm處是一C一的伸縮振動(dòng)特征吸收峰，1 729cm處是酯中C=0的伸縮振動(dòng)特征吸收峰，1 378cm 是一CH 的C—H彎曲振動(dòng)特征吸收峰，11 61 cm 處是一P=O的特征吸收峰，1 022cm是一C一O一P的伸縮振動(dòng)特征吸收峰。譜圖中在1 645cm 處并沒(méi)有出現烯烴的C=C伸縮振動(dòng)特征吸收峰，說(shuō)明該丙烯酸乳液中不含帶雙鍵的游離單體：1 022cm出現的一C一O一P的伸縮振動(dòng)特征吸收峰，說(shuō)明功能單體磷酸酯發(fā)生了聚合反應。

(3)TEM表征

將所得乳液用1％ 的磷鎢酸溶液染色后并用TEM觀(guān)察可以判定所得的乳膠粒子是否為核殼結構，若染色均勻，則說(shuō)明整個(gè)粒子為均一相，若染色效果不同，則說(shuō)明乳液為核殼結構。
