水性丙烯酸涂料的制備

將增稠助劑、消泡劑、成膜助劑、分散助劑等高速攪拌下加入，并攪拌一定的時(shí)間；然后加入顏填料高速攪拌約2h后得到混合漿料i在上述得到的混合漿料中加入自制的核殼乳液和其他助劑，攪拌約一定的時(shí)間；最后用氨水調乳液pH值即得所需的水性丙烯酸涂料。

功能單體磷酸酯在雙組分涂料中的應用

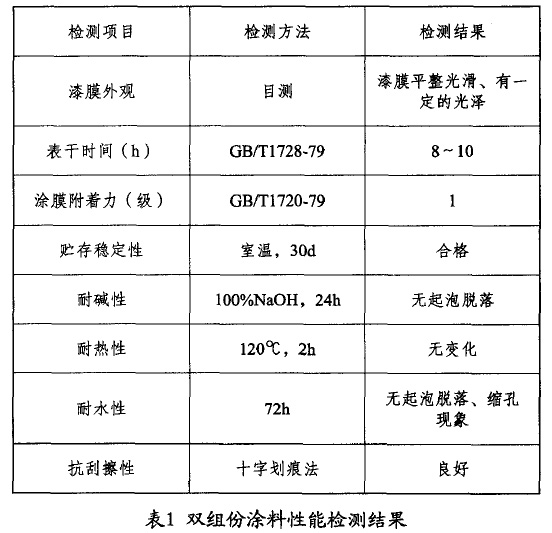

取自制涂料20％和市售水性苯丙防銹底漆混合，高速攪拌分散合成雙組份涂料，性能測試結果如下。

由上表可以看出，雙組份涂料的綜合性能有所提高，這是因為功能單體磷酸酯中的磷輕基和金屬表面發(fā)生鰲合作用，與多價(jià)金屬作用形成絡(luò )合物，使在表面形成致密的涂膜，增加了其耐鹽水、附著(zhù)力、貯存穩定性、耐堿性等性能。

參考文獻

[1]Yreyes，Fjrodriguez，Jmdelrui，eta1．Charaeteriza don of an anticorrosive phosphatedsurfactant and its use in waterborn eoatings[J]．Progress in organic Coatings，2005，52 ：366~371．

[2]王焱．磷酸酯兩性表面活性荊的合成和表征[J]．齊齊哈爾大學(xué)學(xué)報，2010，26(6)：45-48．

[3]高慧蓮，金雅鳳，金鮮花．磷酸酯單、雙酯比例的快速測定[J]．浙江化工，2001，4：8．
